所謂“空鼓”是指在石材與粘結(jié)基材中存在空氣引起的、用空鼓錘或硬物輕敲石面時(shí)發(fā)出“咚咚”擊鼓聲的一種現(xiàn)象。石材空鼓如何產(chǎn)生的？石材空鼓處理的原理是什么？為什么石材空鼓處理石材容易脹裂？為什么石材空鼓處理成本那么高？有沒有可能實(shí)現(xiàn)操作又簡單、成本又低、效果又好的空鼓處理工藝？本文石大夫?qū)⒃敿?xì)解說。
石材空鼓產(chǎn)生原因：
1、鋪裝工藝缺陷
（1）、石材背網(wǎng)未清除：規(guī)范石材鋪貼應(yīng)該鏟掉石材背網(wǎng)，然后做專業(yè)背面防水，再進(jìn)行濕貼施工。由于“鏟掉背網(wǎng)石材容易斷裂”、或“石材背面做了防護(hù)會(huì)影響粘結(jié)性”等謬論的影響，很多都未鏟掉石材背網(wǎng)直接鋪貼，導(dǎo)致日后背網(wǎng)層與石材基面分離、脫層致空鼓。
（2）、半干砂漿問題：目前，石材濕貼使用的半干砂漿的水灰比和均勻度存在較大人為因素（半干砂漿的水灰比是靠師傅拍腦門兒，砂漿攪拌均勻度是憑師傅的感覺），水灰比過大或過小以及砂漿的均勻度較差都會(huì)影響半干砂漿的強(qiáng)度，導(dǎo)致日后砂漿層與石面分離脫落致空鼓。
2、鋪裝材料缺陷
（1）、利益鏈所致：利益驅(qū)使，部分廠家生產(chǎn)的粘結(jié)材料的粘結(jié)性、穩(wěn)定性比較差，時(shí)間略長，石材、粘結(jié)層、基層出現(xiàn)脫層現(xiàn)象，導(dǎo)致石材空鼓。
（2）、參數(shù)不匹配：不同粘結(jié)材料生產(chǎn)商所生產(chǎn)的粘結(jié)材料、甚至同一生產(chǎn)商生產(chǎn)的不同型號(hào)的粘結(jié)材料的收縮性都可能不一樣，而不同磨石生產(chǎn)商生產(chǎn)的磨石材料配方也不一樣，要避免空鼓就需要粘結(jié)材料與磨石的收縮參數(shù)匹配，當(dāng)粘結(jié)材料的收縮性大于磨石時(shí)，磨石在下拉應(yīng)力不均時(shí)就會(huì)導(dǎo)致石材翹邊，最終出現(xiàn)空鼓。
3、人為破壞所致
（1）、交叉施工破壞：為了搶工期，各班組都只顧自己利益，不可避免出現(xiàn)剛鋪貼好的石材被踩踏，留下空鼓隱患。
（2）、沒有足夠養(yǎng)生：在“時(shí)間就是金錢”的當(dāng)下，往往業(yè)主、總包等只管結(jié)果，一味追求工期，施工單位在沒有充分養(yǎng)生的情況下過早介入研磨等后續(xù)工藝，留下空鼓隱患。
石材空鼓治理思路：
1、拆除重新鋪貼：拆除原板、重新鋪貼，不僅拆除原板、基層清理、二次鋪貼、整平研磨的綜合成本比較高，而且有存在色差、紋理不匹配的風(fēng)險(xiǎn)，不建議嘗試。
2、環(huán)氧發(fā)泡填充：利用發(fā)泡劑對(duì)空鼓部位進(jìn)行灌注填充，此法成本低，但由于發(fā)泡劑的強(qiáng)度不夠，只是從空間上解決了空鼓，沒有從本質(zhì)上解決空鼓，日后石材一旦受力不均，極易導(dǎo)致斷裂。而且、發(fā)泡脹力不好把控，極易導(dǎo)致空鼓處理結(jié)束石材鼓包。因此也不建議嘗試。
3、改性環(huán)氧填充：利用滲透力強(qiáng)的液體改性環(huán)氧（有雙組份、也有單組份）通過高壓灌注填充。由于材料滲透性較強(qiáng)，必須先將空鼓部位四周混凝土基層所有毛細(xì)孔灌注飽和然后才能在凹陷部位沉淀達(dá)到填充的目的，為此，材料浪費(fèi)比較大，成本一直居高不下。
4、無機(jī)納米填充：Dr.stone無機(jī)空鼓治理劑，無機(jī)、納米粉末和德國創(chuàng)新乳液科學(xué)配方，用自來水按1:1:2（粉末1份、乳液1份、水2份）的比例現(xiàn)場稀釋、攪拌配制，然后用專業(yè)設(shè)備高壓灌注即可，灌滿自然停機(jī)，極易操作。其工作原理是利用自來水飽和滲透空鼓部位四周混凝土基層所有毛細(xì)孔的同時(shí)，乳液與粉末快速反應(yīng)凝固填充空鼓凹陷部位，所以材料浪費(fèi)極少，治理成本極低；在施工作業(yè)方面，創(chuàng)新乳液配方，產(chǎn)品流動(dòng)性極強(qiáng)，確保了灌注順暢；在治理效果方面，納米粉末配方，變相提高了“流動(dòng)物”的固含量，不僅填充性強(qiáng)，而且反應(yīng)物強(qiáng)度大、粘結(jié)性強(qiáng)、穩(wěn)定性強(qiáng)，我們完全有信心，無機(jī)空鼓治理劑一定會(huì)成為革命性的空鼓處理產(chǎn)品！
Dr.stone無機(jī)空鼓治理劑產(chǎn)品圖（AB）劑
石大夫無機(jī)空鼓劑與傳統(tǒng)空鼓劑的優(yōu)劣比較
| 比較指標(biāo) | 傳統(tǒng)發(fā)泡樹脂填充 | 傳統(tǒng)改性樹脂填充 | 石大夫無機(jī)空鼓劑填充 |
| 游離甲醛含量 | 高 | 一般 | 無 |
| VOC含量 | 高 | 高 | 極低 |
| 地面加熱后揮發(fā)物 | 高 | 高 | 極低 |
| 綜合治理成本 | 一般 | 非常高 | 非常低 |
| 重復(fù)作業(yè)可能性 | 高 | 高 | 低 |
| 材料配比嚴(yán)格性 | 高 | 高 | 低 |
| 施工作業(yè)難易度 | 不易 | 一般 | 容易 |
| 強(qiáng)度完全達(dá)標(biāo)時(shí) 間 | 7天 | 7天 | 24小時(shí) |
| 后續(xù)施工性影響度 | 高 | 高 | 低 |
| 石材脹裂風(fēng)險(xiǎn) | 非常高 | 一般 | 無 |
| 基層干燥度要求 | 高 | 一般 | 無 |
| 填充反應(yīng)物強(qiáng)度 | 差 | 高 | 高 |
| 填充反應(yīng)物粘結(jié)性 | 差 | 高 | 高 |
| 填充反應(yīng)物收縮性 | 一般 | 一般 | 極低 |
| 二次空鼓可能性 | 100% | 一般 | 低 |
石材空鼓治理方法：
1、負(fù)壓法：對(duì)于大面積薄層、貫穿性空鼓，可利用虹吸原理進(jìn)行治理。
2、擠壓法：對(duì)于小面積拼縫邊線空鼓，可利用擠壓法進(jìn)行治理。
3、灌注法：對(duì)于局部板面、中間空鼓，可利用高壓灌注進(jìn)行治理。
石大夫石材空鼓處理流程

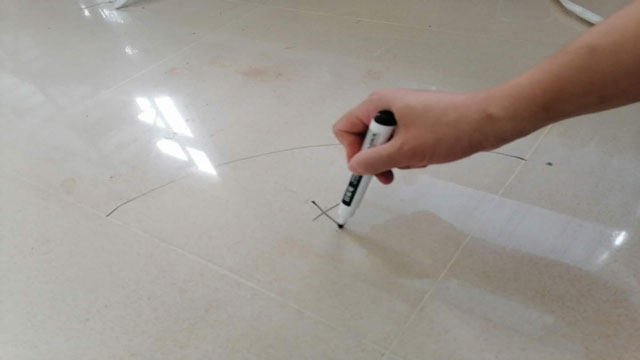

（1）、定位：用專業(yè)空鼓檢測(cè)錘對(duì)整體板面進(jìn)行檢測(cè)，并對(duì)空鼓核心部位進(jìn)行標(biāo)記、定位。
定位圖片

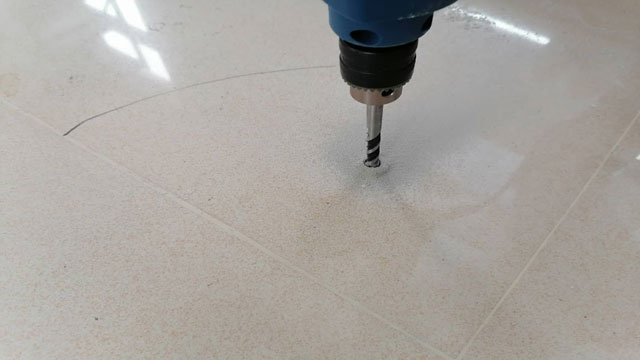

（2）、打孔：根據(jù)板面空鼓程度，用手槍鉆配直徑10毫鉆頭對(duì)著石面專業(yè)打孔。（打孔深度一定要超過板材厚度，打孔數(shù)量根據(jù)板面空鼓程度決定）
打孔圖片

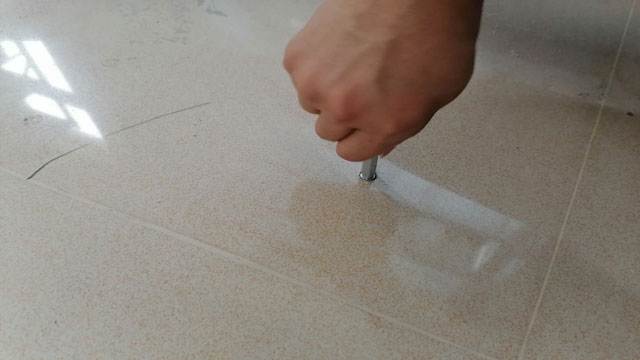

（3）、置針：將空鼓針垂直植入注漿孔，并充分旋轉(zhuǎn)、擰緊。
置針圖片

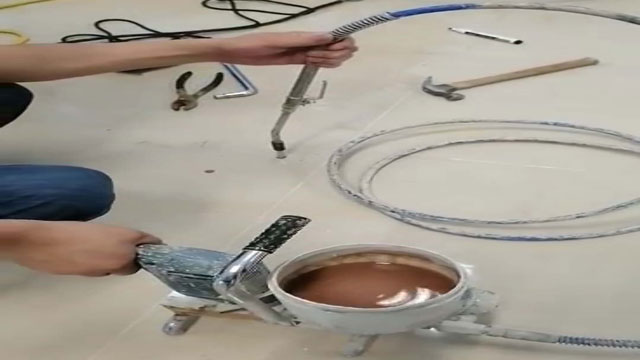

（4）、連接：用專業(yè)下料管將機(jī)器出料口與空鼓針進(jìn)行有效連接。
連接圖片

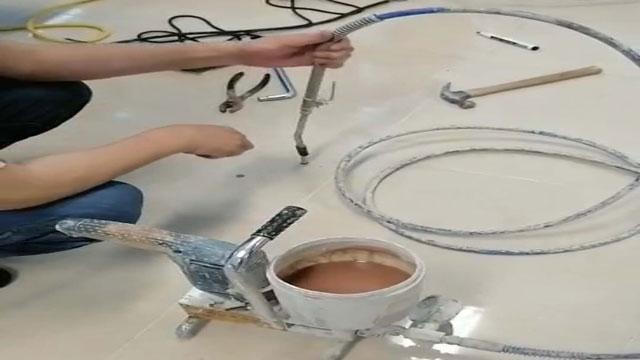

（5）、灌漿：將混合料倒在料斗，開動(dòng)空鼓處理機(jī)，直到設(shè)備呈現(xiàn)“嘟”、“嘟”抖動(dòng)聲為止（可在灌漿的同時(shí)用空鼓錘敲擊檢測(cè)）
灌漿圖片
（6）、養(yǎng)生：高壓灌注結(jié)束，對(duì)石材表面殘留進(jìn)行必要清潔，并對(duì)空鼓灌注部位進(jìn)行必要養(yǎng)生（養(yǎng)生時(shí)間決定于當(dāng)?shù)貧鉁兀话?3度溫度，養(yǎng)生時(shí)間為4-5小時(shí)）
（7）、取針：養(yǎng)生期結(jié)束，用器具對(duì)灌注針進(jìn)行橫向敲擊至與石面分離，然后清除塑料墊片。
（8）、修補(bǔ)：用專業(yè)材料將孔洞修補(bǔ)好。
DR.stone無機(jī)空鼓劑使用說明
1、配制方法：取適量B劑（乳液），按照1:2的比例添加自來水并攪拌均勻備用；然后取相同比例的A劑（粉劑），緩慢向B劑稀釋液加料、并用沖擊鉆攪拌均勻。
2、注意事項(xiàng)：
（1）、材料配制時(shí)必須按A>B加料，否則不易攪拌均勻、易出現(xiàn)“灰泡”、或“顆粒”，會(huì)影響灌注的流暢性。
（2）、材料初凝時(shí)間為30分鐘，每次材料配制不宜過多，否則易初凝、“堵槍”，導(dǎo)致材料浪費(fèi)。
（3）、采用高壓灌注時(shí)，灌注設(shè)備呈現(xiàn)“嘟”、“嘟”抖動(dòng)聲時(shí)，說明已灌滿，必須立即停機(jī)，否則容易出現(xiàn)壓力過大導(dǎo)致爆管。
（4）、每次施工完畢必須用清水進(jìn)行清洗，徹底清除管道沉淀。
本文關(guān)鍵詞：石材空鼓
本文鏈接：http://www.tupcqcu.cn/seo/1666.html
本文標(biāo)題：石材空鼓處理那些事兒
本文關(guān)鍵詞：石材空鼓
本文鏈接：http://www.tupcqcu.cn/seo/1666.html
本文標(biāo)題：石材空鼓處理那些事兒
